逻辑分析仪抓取实战：用数毛党的精神调试视频设备

品鉴达人 · 发表于 2026-7-13 09:06

我记得第一次把逻辑分析仪的探针夹到那台破烂HDMI分配器上时，内心是崩溃的——波形抖得像帕金森患者的脑电图。但当你终于从一堆毛刺里捞出那个该死的行场同步信号时...爽！💡

逻辑分析仪探头夹持电路板测试点抓取信号

这就是我今天想聊的：逻辑分析仪抓取，在视频剪辑领域其实是个隐藏神技。并不是只有硬件工程师才会用。我在非编论坛潜水多年，发现很多剪辑老哥遇到设备兼容性问题时只会换线、重启、拜佛，却没想到抓个信号看看到底卡在哪一步。😂

第一把抓：信号去哪儿了？

理解HDMI、SDI这些数字视频接口的底层协议，比读剪辑手册刺激多了。因为它们不按套路出牌。你以为接上线就会传数据？天真。握手阶段只要有一个EDID字节不对，整个链路就歇菜。我最近修一台导播台，输出到监视器总是闪屏，用逻辑分析仪挂在I2C总线上抓EDID通信，发现监视器返回的扩展块里分辨率列表错位了... 硬件BUG！这种问题你让我盲猜五年也猜不到。❗

所以，逻辑分析仪对于视频工作者的真正价值，在于可以绕过驱动层直接监听物理层通信。Windows显示设置里显示的‘显示器未识别’背后，可能就是CLK线上某个脉冲丢失。你看到的不再是抽象的代号，而是真实的01序列。

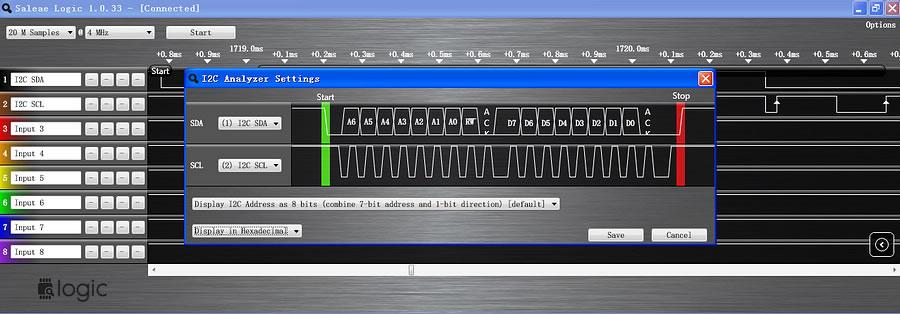

逻辑分析仪软件解码I2C数据包显示EDID信息

说实话，刚开始接触抓取，最头疼的是选什么分析仪。花几百块买的山寨Saleae8，采样率号称24MHz，实测抓1080p60的TMDS信号根本不够看。但用来抓辅助通道（DDC、CEC、HPD）绰绰有余。💸 后来咬咬牙上了DSLogic Plus，配上开源sigrok，爽飞了——可以定义复杂解码器，甚至自己写Python插件解析私有协议。不过话说回来，对于大多数剪辑室里的故障排查，用不着这么高端。一个百元级设备就能解决80%的奇葩问题。

探针夹上那一刻，你才算真正看见信号

夹探针是个技术活。不是随便一夹就有稳定波形的。地线要尽量短，最好用弹簧接地环。高频信号线上夹子探头的寄生电容都可能改变波形... 我就因此被坑过。有一次抓DDR内存的时钟，波形看着像是正弦波，实际应该是方波！一开始以为芯片坏了，后来发现是探针没校准，补偿电容没调好。😅 这种低级错误，高手也会犯。

抓取视频相关信号时，一定要分清是单端还是差分信号。HDMI的TMDS就是差分对，你拿单端探头去戳，只能看到一堆噪声。这时候要么用差分探头（贵得肉疼），要么用两个通道做减法。我就是软件做减法，虽然麻烦，但省钱啊。✅

还有触发设置。视频信号有固定的行场消隐期，可以把触发条件设在这些特定序列上。比如在行同步头下降沿触发，就能稳定看到每帧的开始。否则波形满屏乱跑，你根本看不清。设置不当的话，逻辑分析仪抓到的就是天书。我常常为此抓狂，直到发现可以导出一个原始bin文件，用Python慢慢解析——这才是程序员的浪漫。🐍

逻辑分析仪抓取到的行同步和像素时钟波形图

从波形到真相：解码是门手艺

从波形到真相：解码是门手艺

抓取只是第一步，解码才是重头戏。最常见的需求是解析EDID（扩展显示标识数据）。EDID通过I2C总线传输，逻辑分析仪可以直接把SCL和SDA映射出来，软件自动解码出字节流。然后根据EDID标准转换，你会发现监视器支持的所有分辨率、色深、音频格式都明明白白。有个经典案例：一台旧投影仪接新电脑不显示，分析EDID发现投影仪只支持59.94Hz，而电脑只输出60Hz，根本不是同一码事。这种细节不看数据谁能想到？😤

另外就是CEC（消费电子控制）协议的抓取。很多时候我们用HDMI控制多个设备，莫名其妙乱跳。抓CEC命令一看，发现某国产盒子疯狂广播无效指令，把整个CEC总线搞瘫了。抓取后真相大白，直接屏蔽那台设备的CEC引脚，世界清净。💡

更深度的玩法，比如抓SDI的辅助数据，包含时间码、字幕等。一些广播级设备通讯故障，往往是辅助数据包装格式不对。用逻辑分析仪把整个场消隐区的数据抓下来，逐字节对比标准，就能找到罪魁祸首。这种工作确实枯燥，但解决问题那一刻的成就感，堪比在视频剪辑里恰好卡准一个节奏点。🎬

最后提一句：别忽视逻辑分析仪的存储深度。抓视频信号往往需要长时间连续记录，存储深度不够就得反复分段，拼凑数据时容易遗漏。我现在用的大容量型号，可以一次性抓够十秒的数据，哪怕只有几M采样率也够。不过如果是突发性故障，采样率就得拉高，存储深度跟不上就尴尬了。权衡是门学问。🤔

总之，逻辑分析仪抓取对于视频技术排查来说，就像剪辑师的多机位同步——看似麻烦，实际避坑利器。下次再遇到玄学问题，不妨试试插上探针，看看信号到底在搞什么鬼。可能会打开新世界的大门。🚪
