电压跌落模拟：电网设备测试绕不开的核心细节

品鉴达人 · 发表于 2026-9-8 17:12

去年帮电网朋友测一批工业变频器，栽了。朋友拿了第三方合格报告过来，说样机过了EMC，结果一挂网就烧了三块驱动板。查来查去，最后根儿找到了：压根没做规范的电压跌落模拟测试。

很多中小厂做设备测试，就只测额定电压下满负载连续运行，谁没事折腾电压掉一半又拉回来？可实际电网哪有那么理想。非线性负载越多，大型电机启动、雷击、线路短路跳闸，分分钟就给你来个20%到80%的电压跌落，持续几毫秒到几百毫秒，看起来时间短，足够把你娇贵的IGBT、控制板干废。

电网实际运行电压跌落波形图

到底什么是标准的电压跌落模拟

到底什么是标准的电压跌落模拟

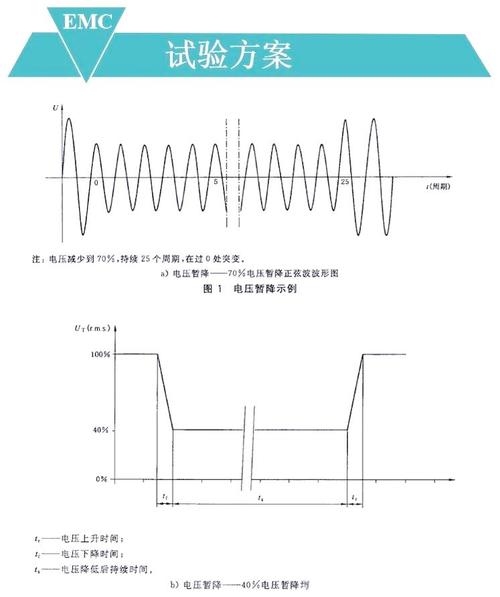

说白了就是用专用设备，还原电网实际出现电压暂降时的电压波形，给被测设备施加符合标准要求的测试工况，验证设备能不能扛住。不是说你拉一下闸再合上就叫模拟了。

不同行业的标准不一样，工业设备遵循IEC 61000-4-11，并网新能源设备遵循GB/T 19964的低电压穿越要求，核心都是还原真实跌落的相位、持续时间、跌落深度，容不得半点糊弄。

做电压跌落模拟最容易踩的三个坑

第一个坑，用电阻分压手动切，代替专用发生设备。很多小团队图省钱，搭个阻容电路切一下就当完事了。说实话，那玩意儿出来的波形跟实际电网跌落差了十万八千里。切电阻的瞬间带额外尖峰，相位也对不上，实际跌落大多是正弦波过零点切换，你倒好，峰值就给切了，测出来的结果能准才怪❗

第二个坑，只测三相共同跌落，不测单相不平衡跌落。很多人做测试图方便，给三相一起掉电压就完了，实际上现场超过七成的跌落都是单相跌落，剩下两相电压正常，这种不平衡工况对变频器直流母线的冲击，比三相同幅跌落还要大出两倍都不止。

第三个坑，只测跌落过程，不测恢复阶段的冲击。很多设备跌落的时候扛住了，电压一恢复直接炸机，因为恢复瞬间的冲击电流能达到额定电流的五六倍，没做限流保护的话，不炸才怪。

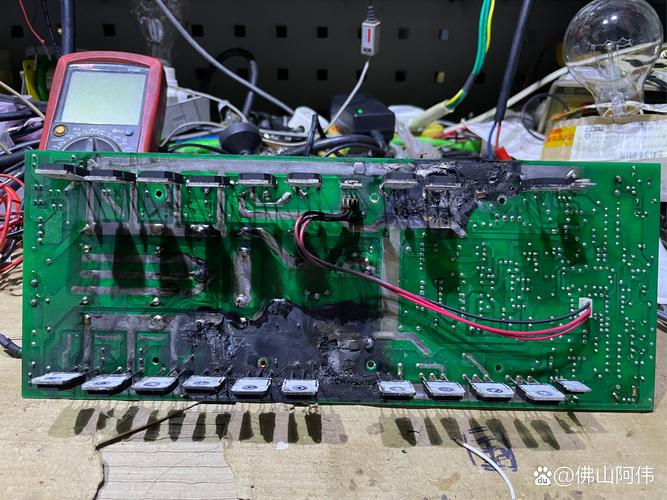

电压跌落模拟测试不合格驱动板烧毁图

给入门测试工程师的实用建议

给入门测试工程师的实用建议

如果是中小功率设备的研发测试，不用一开始就砸几十万买进口设备，现在国产专业电压跌落发生器的性能已经完全够用了。💡

选设备的时候，盯死两个参数：相位切换精度和跌落持续时间误差。相位精度低于1度的别考虑，持续时间误差超过1毫秒的直接pass，这两个参数直接决定了你测试结果的可信度。

测试流程也别乱跳，先测0%跌落（也就是直接断开再恢复电压），再按标准测20%、40%、70%额定电压跌落，持续时间从10毫秒到1000毫秒全覆盖。一定要带额定负载测！空机测十次全过，一带70%以上负载，一跌就出问题，这种情况我见得太多了。

不过话说回来，现在还是有太多厂商把这个测试当走过场，认证的时候找机构代测，用轻负载蒙混拿到证书，量产就放飞自我。真到现场出问题，整批召回，赔到肉疼的案例我听过不止一个。✅

做足电压跌落模拟，本质就是给你的产品买了份意外险。看起来费钱费时间，真出事的时候，能帮你省掉几百万上千万的损失。搞测试的，都懂。
