示波器波形转场：让你的剪辑‘电’起来

品鉴达人 · 发表于 2026-6-22 17:40

说实话，我第一次在别人的片子看到这个效果时，差点从椅子上蹦起来——这他妈不就是我大学实验室里那台老掉牙的示波器吗！一条翠绿色的扫描线，带着微弱的余辉，从左到右诡异地展开，然后画面就被“切开”了...太带感了。后来花了两天反复折腾，总算摸透了门道。今天不扯那些虚的，直接开聊。

为什么是示波器？

大多数人做转场，脑子里只有淡入淡出、滑动、擦除。不是不好，是用烂了。👎 示波器波形转场呢？它天生带着一种「模拟电路」的毛刺感。不是数字时代那种平滑到虚假的过渡——是那种带着噪点、偶尔抖动一下的线条，切过来的时候甚至还残留着上一个画面的绿色荧光，就像你真的在调试一台70年代的机器。这种质感，算法很难完美复现，所以才珍贵。

⚠️ 但注意，不是所有片子都适合。你要是剪个国企宣传片，忽然来这么一手，甲方爸爸会以为显卡坏了。它天生属于快节奏、科技感、悬疑、甚至有点迷幻的题材。我见过一个音乐MV，用这种转场配上鼓点，爽到头皮发麻。✅

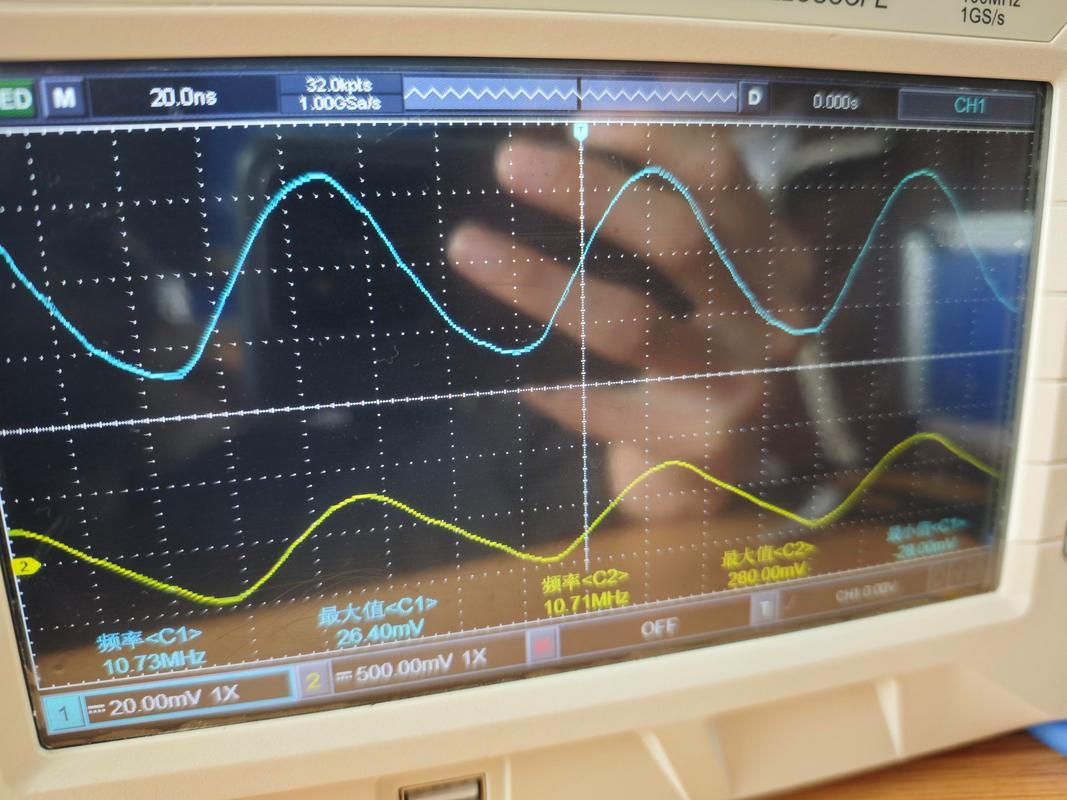

示波器波形转场效果截图 Sine wave transition between dark scenes

对了，你可能以为只能做标准的正弦波？天真。三角波、锯齿波、甚至随机噪声波都可以！每一种波形传递的情绪完全不同。正弦波平滑优雅，锯齿波带着攻击性，方波则是一种粗暴的切割——像老旧电视机换台的那种炸裂感。💡 混合使用是关键，后面会说。

亲手调一个波形转场

我不是那种只会堆插件的人。就算用插件，也得知道底层在干嘛。在AE里，最核心的思路是什么？用遮罩路径模拟波形的运动。创建一个形状图层，画一条波浪线，逐帧调整它的顶点，让波峰从屏幕左侧向右推进，同时用这个形状作为转场画面的Alpha遮罩。思路很简单，对吧？但做起来...哼，我第一天调关键帧调到手抖。

不过，有个偷懒的办法——Wave Warp 效果。在一个固态层上应用它，生成波纹，然后用彩色色阶或边缘检测把波形“提取”出来，变成高对比度的黑白遮罩。再叠加一堆污渍贴图、辉光，做出那种老示波器屏幕的质感。记得加Grid（网格）和CC Light Sweep营造CRT屏幕的扫线感，不然会像纸片一样假。

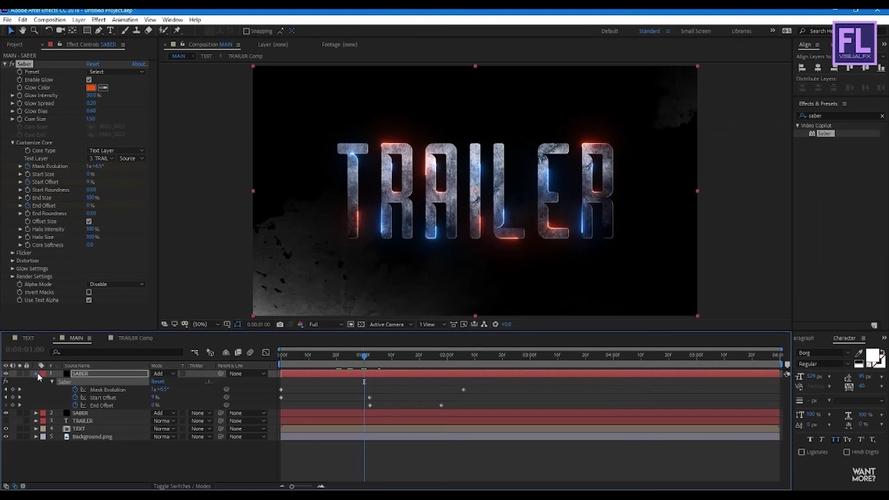

After Effects waveform transition plugin interface with keyframes

当然，懒人直接上手插件——比如“Signal”或者“Wave Transition”，但说实话，那些预设的风格太统一了，一眼就能看出是模板。所以我通常自己调参数，尤其在波形频率和相位偏移上做文章。频率越高，波形越密，转场越急促；把波形相位和音乐的节拍对齐...🤯 那效果，你试过一次就回不去了。

还有一个变态但有趣的玩法：把Real Audio Spectrum的波形数据输出到灯光位置，再驱动一个3D摄像机的位移——转场的时候，画面会跟着频谱“跳”过去。我折腾过，渲染时间爆炸，但客户喜欢。没办法，有时候炫技比实用更重要。

那些坑，我都替你踩过了

那些坑，我都替你踩过了

第一，辉光别乱加。很多人上来就给波形怼一个默认的Glow，半径贼大，结果导出后画面像蒙了一层雾。示波器的辉光是微弱的、界限分明的，要用两个辉光叠加：一个小半径高强度模拟核心亮线，一个大半径低强度模拟荧光晕染。别忘了加一点Fast Blur的抖动——对，给模糊度K随机帧，模拟老设备的电子干扰。✨

第二，颜色。千万别用纯绿！真实示波器的荧光是P3黄绿，微微偏黄。色值大概在 #c0ff00 附近，再混一点点橙色在暗部。这条线本身也不是完全均匀的，中间最亮，两端渐暗，用Ramp渐变配合叠加模式搞定。如果你追求极致，找一张真实的示波器屏幕照片，采样它的波形颜色，没错的。

第三——也是最隐蔽的坑——遮罩边缘的锯齿。波形线条在倾斜的时候，如果没有子像素渲染或者抗锯齿，边缘会特别假。我的办法是：先把合成精度调到16位每通道，然后对遮罩图层加一个微小的湍流置换（Turbulent Displace），数值只给0.5左右，模拟模拟信号的微小波动。这招骗过了无数双眼睛。

哦，最后提一嘴速度。波形移动的速度要和画面内容呼应。快摇镜头，波形扫过去也要快；特写或者慢镜头，就让波形懒洋洋地爬过去。我通常用表达式将波形的位置X轴关联到音频振幅的衰减值，这样转场节奏天然贴合背景音乐。贴个表达式，自己改：

temp = thisComp.layer('Audio Amplitude').effect('Both Channels')('Slider');
linear(temp, 5, 50, 0, 1920);

别照抄，参数按你的素材调。出了错别找我... 反正我调了半小时才跑通。😠

其实吧，这个转场用好了，能把原本平庸的镜头组接出高级感。但千万别每个转场都用，会疲劳。就像做菜放味精——适量提鲜，多了就齁。我自己一般在一个2分钟的片子里只放2到3次，而且一定放在情绪转折点上。

行，今天就扯这么多。赶紧去试试，让你的画面也带上一点模拟电路的灵魂。对了，如果你调出什么骚操作，记得回来分享。这圈子，闭门造车最没劲了。
