剪辑师的噩梦？雷击浪涌测试到底在折腾啥

品鉴达人 · 发表于 2026-6-29 18:24

上个月那场雷雨，我真是永生难忘——一道闪电劈下来，显示器直接黑屏，主机冒了股青烟，那焦味……心疼得我差点哭出来。后来查了监控，雷根本没劈中楼体，就是附近的感应雷！浪涌顺着网线、电源线窜进设备，全烧了。打那以后，我对“雷击浪涌测试”这码事，再不敢当耳旁风。

雷击不是非得直接劈中才叫雷击

说实话，很多同行压根没意识到问题的严重性。总觉得机房有避雷针就万事大吉，对吧？错得离谱。感应雷才是最常见的杀手——电力线、信号线上感应出的高压瞬变，轻轻松松几千伏。你的剪辑工作站、阵列、交换机，脆得像纸糊的。

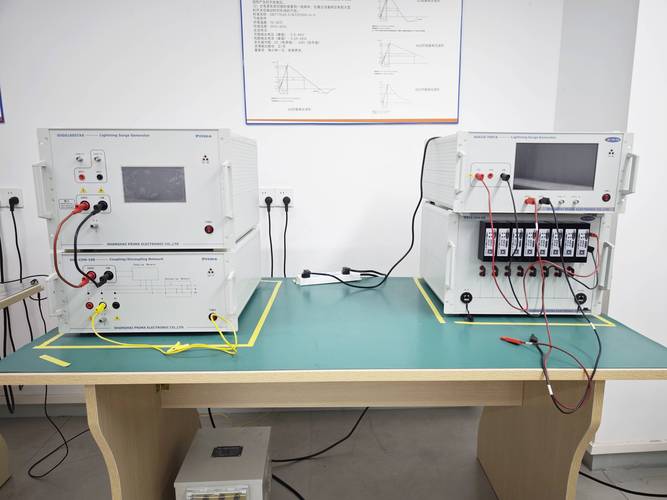

雷击浪涌测试设备连接图实验室

记得有次去客户机房，他指着墙角一个二十块钱的排插说“我这防雷的”。我拆开一看，就一个压敏电阻，连热保护都没。这玩意儿要是真来个大浪涌，不炸才怪。真正的雷击浪涌测试，模拟的是8/20μs和10/350μs波形——前者代表感应雷，后者模拟直击雷的能量。这些波形能量巨大，普通防雷器件根本扛不住。

测试标准里的门道，比想象中深

IEC 61000-4-5，这个标准快被我翻烂了。它规定了测试等级，从1级（500V）到4级（4kV）不等。但实验室那些测试，和现实雷击差得远。为什么呢？因为标准波形是“理想化”的，真实雷击往往带着多次回击和复杂的振荡。

有一次我拿了个标称“通过4kV测试”的SPD（浪涌保护器）装到户外LED屏的配电箱里。结果一场雷雨过后，屏黑了，拆下来发现SPD的GDT（气体放电管）炸裂，PCB铜箔都烧断了。跟厂商扯皮，对方说：“我们按标准测过了啊！” 我只能苦笑——实际现场的感应雷，持续时间可能长几倍，能量完全不是一个量级。所以，测试通过≠绝对安全，这事得拎得清。

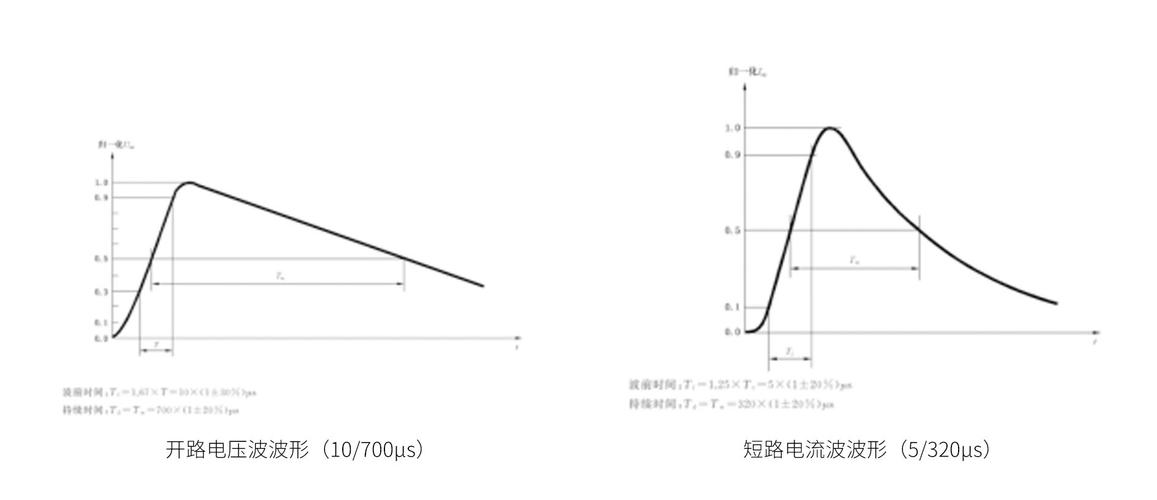

雷击浪涌测试波形示意图 8/20μs

剪辑室防雷，我踩过的坑希望你避开

剪辑室防雷，我踩过的坑希望你避开

💡第一，电源防雷分级做。总配电柜装一级SPD（10/350μs），楼层配电箱装二级，设备前端装三级。千万别图省事只放一个！级联才能逐级泄放能量。第二，信号线路更要命——网线、HDMI、SDI，这些线缆在雷击时变成“天线”，引入的浪涌比电源线更隐蔽。我现在的剪辑室，每根进出的网线都经过工业级以太网防雷器，虽然贵点，但比起丢项目数据，值。

❗唯一一次侥幸：去年夏天，附近变压器被雷击，整个园区断电。我的UPS和防雷系统硬扛住了，当时只有我的机器安然无恙。隔壁动画工作室的NAS直接挂了，阵列损坏，项目全丢。老板后来请我吃饭，我说：“这顿饭是那套两千块的防雷系统请的。”

说实话，做这行久了，越来越觉得防雷不是玄学，是必须较真的物理防护。那些标榜“防雷”却拿不出测试报告的厂商，多半在耍流氓。选购SPD时，一定查清楚最大持续工作电压（Uc）、电压保护水平（Up）和标称放电电流（In），这三者缺一不可。另外，接线千万别弄错——地线不接或虚接，再好的SPD都是摆设。我见过把防雷器地线绑在暖气管上的工人…差点没把我气死。

💡还有个细节：视频设备的接口，特别是BNC这类金属连接器，外壳可能引入地电位反击。所以最好用光电隔离或平衡-不平衡转换器切断地环路。有时候一个不起眼的小配件，能救你整套系统。

写着写着又唠叨这么多，其实就想说：别等设备烧了才后悔。雷击浪涌测试虽然是实验室的事，但理解它的原理，能帮你做出更靠谱的防护决策。雷电这玩意儿，不跟你讲道理，只讲物理。所以，该花的钱别省，该做的测试别忽悠自己。毕竟，你那些4K素材，可比什么SPD贵多了。
